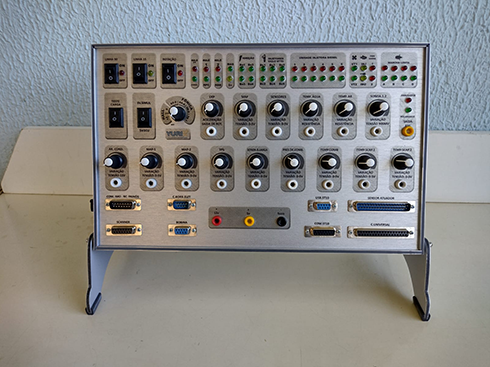

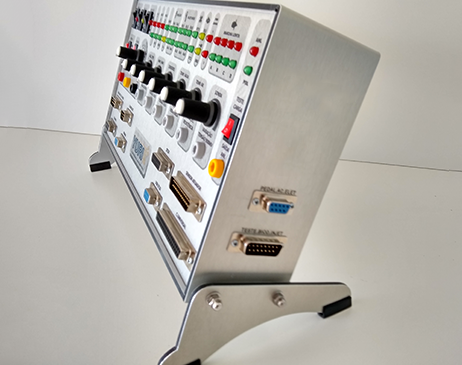

Apresentamos nosso Simulador de Centrais Linha Leve e Diesel

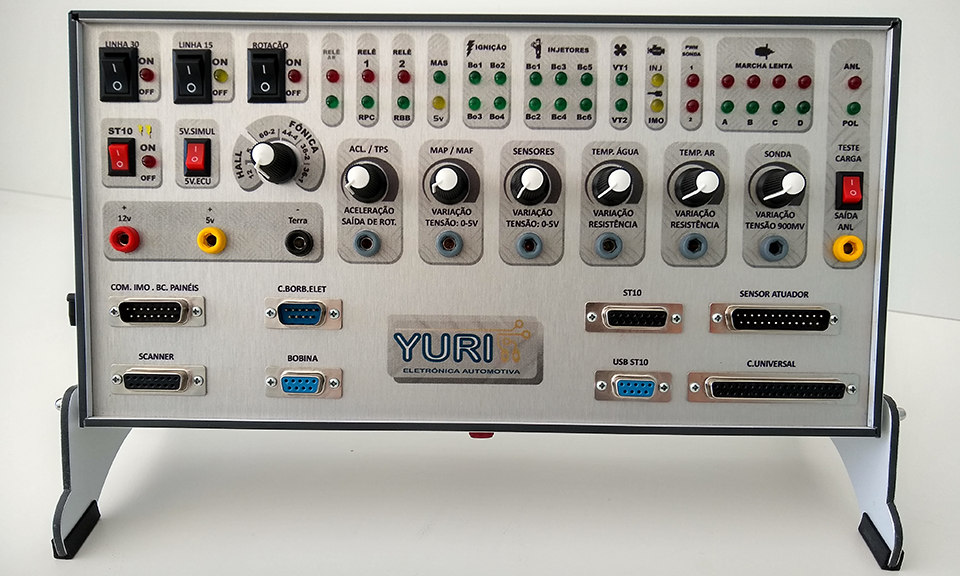

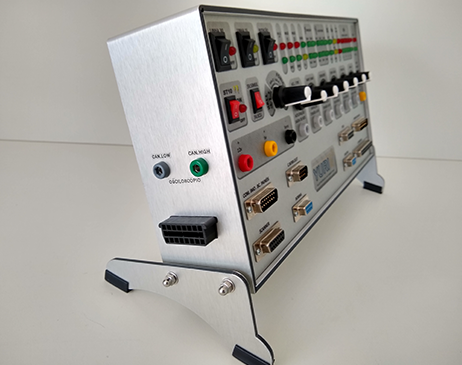

Apresentamos nosso Simulador de Centrais Linha Leve com Programador ST10 integrado

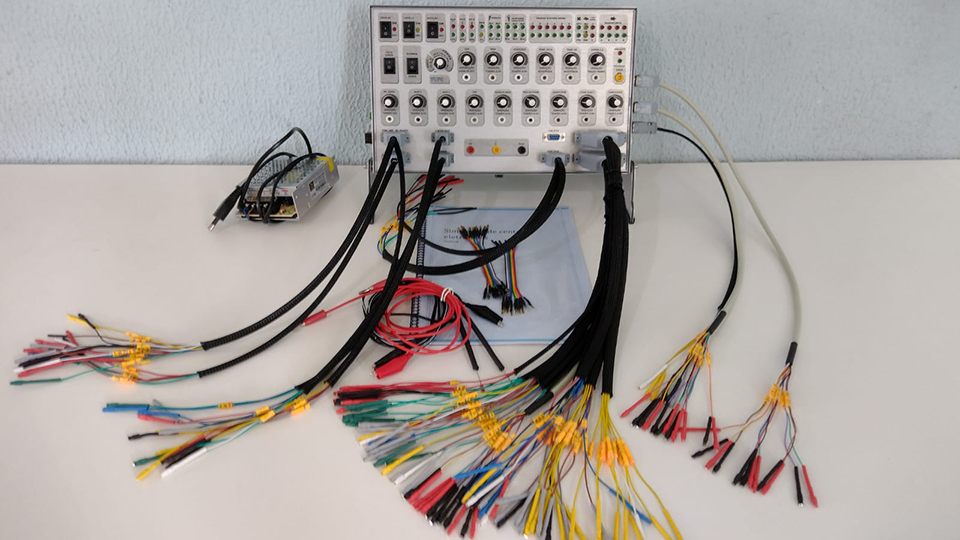

Pinagem dos Conectores

Conectores (DB25) - Simulador

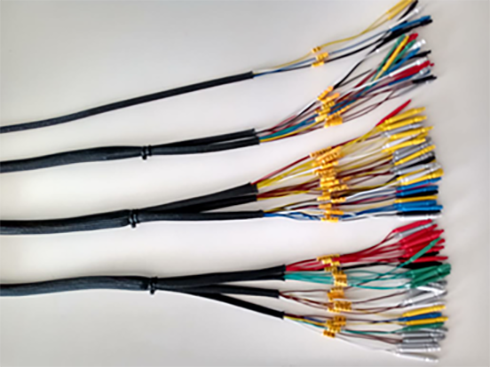

Pinagem Frente do Simulador Cabo Universal
Pino DB25 Funções Anilhas de Marc.

1 Sinal de Rotação CKP ROT
2 Sensor de Fase Fase
3 Relé Principal R-P
4 Relé de Bomba R-B
5=6=7=8 Bobina de Ignição BO1=BO2=BO3=BO4
9=10=11=12 Injetores BC1=BC2=BC3=BC4
13=14 Injetores BC5=BC6
15 Ventilador Velocidade=1 VL 1
16 Ventilador Velocidade=2 VL2
17 Luz de Injeção INJ
18 K=Comunicação com Scanner K
19 Com-C.Imobilizador C=IMO
20 Rede=Can = High+ CAN=H
21 Rede=Can = Low- CAN=L
22 +30 Bateria 30
23 +15 P. Chave 15
24 Aterramento=Massa=Preto Preto

Pino DB 25 Sensores e Atuadores Anilhas de Marcação
1 Te. Massa Sensor-Atuador T-MAS
2 Tes. Reg. 5VTS da Central T.5VT
3 Relé do Ar Condicionado R-AC
4 V.Res. Temp da Agua = ECT TM
5 V.Res. Temp do ar = ACT AR
6 V. de Tensão 0.5 VTS MAP/MAF
7 V. da Sonda-Lambda - N°1 SD1
8 V. da Sonda-Lambda - N°2 SD2
9 T. de Ref. 5V Pedal AC. Elet. PD5V
10 V. de 0.5 VTS Pista=1 PT-1
11 V. de 0.2.5 VTS Pista=2 PT-2
12 Massa do Pedal Eletrônico MAS
13 TE. Ref. 5V TPS. Cop Borboleta CB=5V
14 Sinal da Pista=TPS=1 TPS=1
15 Sinal da Pista=TPS=2 TPS=2
16 Massa do Cop. Borboleta MAS
17 Mot. Acl. Eletrônico=Vermelho VM
18 Mot. Acl. Eletrônico=Preto PT
19 Mot=Marcha-Lenta=A A
20 Mot=Marcha-Lenta=B B
21 Mot=Marcha-Lenta=C C
22 Mot=Marcha-Lenta=D D

Conector (DB15) - Comunic. com o Imobilizador

Pino DB15 Função
1 Rede=Can +High
2 +15 p.chave
3 Rede=Can -Low
4 Massa = Aterramento
5 Com. Imobilizador
6 Painel Luz anomalia ou luz do IMO
7 K K. Com. Central e IMO
8 Luz anomalia injeção GM ligar pino inj. do C. Universl são interl.inj-Imo
9 +30= Bateria
10 Tacometro

Conector (DB15) Fêmia Comunic. com Scanner

Pino DB15 Funçao
8 Rede=Can+H
5 K=Com. Central e Imobilizador
6 +15 p.chave pino-1 OBD2. mot. franceses=ford-pino-9
7=3 +30 bateria
9 Rede=Can-L
15 Massa = Aterramento
